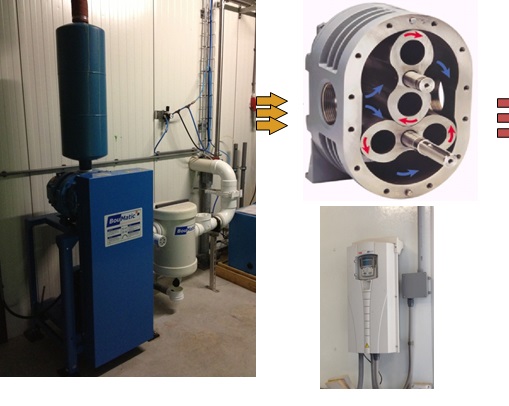

Вакуумный насос “Air Star”
BouMatic поставляет вакуумную установку новейшего типа, основой которой является безмасляный насос Air Star – надежный, долговечный и экономичный
При использовании насоса Air Star вы навсегда решаете проблему высокого потребления и утилизации отработанного масла. При правильном обслуживании Air Star работает многие годы, обеспечивая постоянно стабильный уровень вакуума.
Система VSD– привод с изменяемой скоростью.
При помощи частотного регулятора система изменяет обороты насоса в зависимости от нагрузки и потребности доильного зала в вакууме. Таким образом, насос работает с минимальной скоростью (20-30%), повышая обороты при необходимости. Это позволяет существенно снизить энергозатраты и увеличить ресурс насоса.
Главным элементом системы, контактирующим с животным является подвесной элемент, состоящий из сосковой резины, закрепленной в доильных стаканах из нержавеющей стали, коллектора, молочных и вакуумных шлангов. После выдаивания, молоко проходит через счетчик молока, определяющий количество молока в потоке (в режиме реального времени) и электропроводность молока.
Далее, по трубам из нержавеющей стали молоко подается в ресивер из нержавеющей стали объемом 85 литров.
Молочный насос имеет мощность 2 л.с. и изготовлен из выcококачественной промышленной нержавеющей стали. Система Optiflow (опция) представляет собой автоматический клапан слива связан с частотным регулятором, позволяя оптимально регулировать поток молока.
Фильтрацию молока обеспечивает 4 дюймовый молочный фильтр в корпусе из нержавеющей стали. Расположение молочного фильтра может быть выбрано с учетом требований заказчика, но BouMatic рекомендует расположить его рядом с молочным танком.

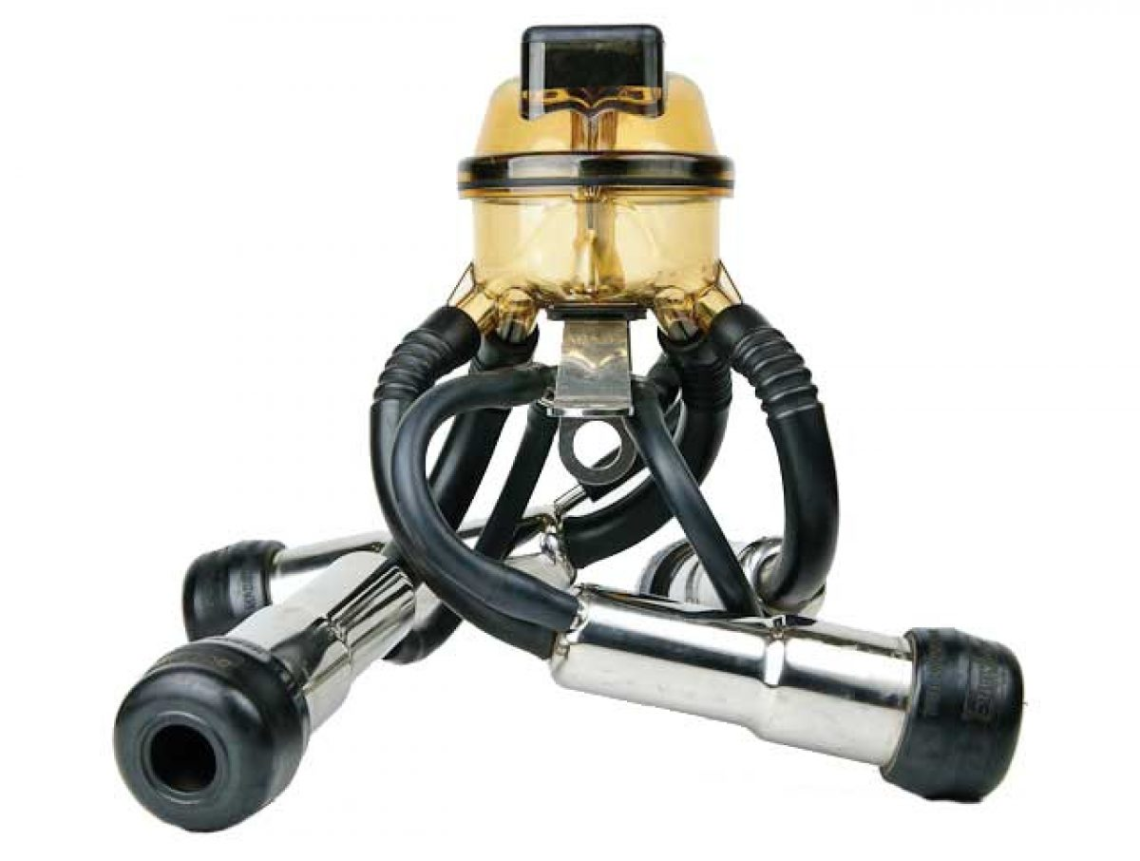

Инновационный коллектор молока BouMatic FloStar MAX.
Наиболее распространенными проблемами в отрасли, препятствующими повышению эффективности доения, являются:
FloStar MAX позволяет забыть об этих проблемах и значительно улучшить процесс доения.
MAX пропускает значительно больше молока. Революционная и запатентованная Boumatic (7 патентов) система перекрещенных входных каналов подает молоко на закругленные стенки и далее на выход из коллектора. В сочетании с центральным делителем и запатентованным выходным отверстием коллектора особой формы создается максимальный поток молока от каждой доли вымени без перекрещивания потоков и обратного заброса молока, травмирующего вымя.
Внутренний объем коллектора составляет более 340 мл – самый большой объем коллектора на рынке сегодняшний день. Даже самые высокопродуктивные коровы не смогут переполнить коллектор FloStar MAX. При этом максимальная пропускная способность обеспечивается не только объемом, но и специальной формой внутренней поверхности коллектора, обеспечивающим максимально свободное и быстрое прохождение молока. Быстрое прохождение молока через коллектор позволяет поддерживать более высокий уровень вакуума. Практика показала, что увеличение скорости доения позволяет увеличить производительность при лактации.
Снижение соскальзываний и спаданий доильных аппаратов.
X-образные входные каналы коллектора MAX являются уникальной разработкой в сравнении с традиционными каналами, расположенными под углом и направленными друг на друга. Таким образом, во время доения MAX всегда оптимально сбалансирован по весу. Это позволяет значительно сократить сокальзывания и спадания доильных аппаратов даже у коров со слишком широким или узким выменем или необычным расположение сосков.
Кроме того, использование МАХ в сочетании со специальной вилкой для вакуумных шлангов BouMatic, препятствует перекручиванию шлангов и способствует их компактному расположению, не позволяя выходить за пределы профиля доильного аппарата.
Легкий.
МАХ является самым легким коллектором на рынке при весе 350г. Это позволяет перераспределить больший вес туда, куда требуется – ближе к вымени, на стаканы и сосковую резину. MAX использует шланг 5/8 дюйма, который по сравнению с традиционным 7/8 дюйма так же значительно снижает перегрузку доильного аппарата. Благодаря значительному снижению веса в сочетании с характерной формой, коллектор удобно лежит в руке. Это снижает утомление персонала в течении долгих смен.
Отличный визуальный контроль
MAX сделан из новейших материалов, одобренных в молочной промышленности. Впервые вы можете видеть потоки молока в коллекторе.
Прочный и надежный.
Материал из которога изготовлен MAX позволяет эксплуатировать его день за днем в тяжелейших условиях. Тесты показывают, что MAX, выдерживающий нагрузку 7200 фунтов.

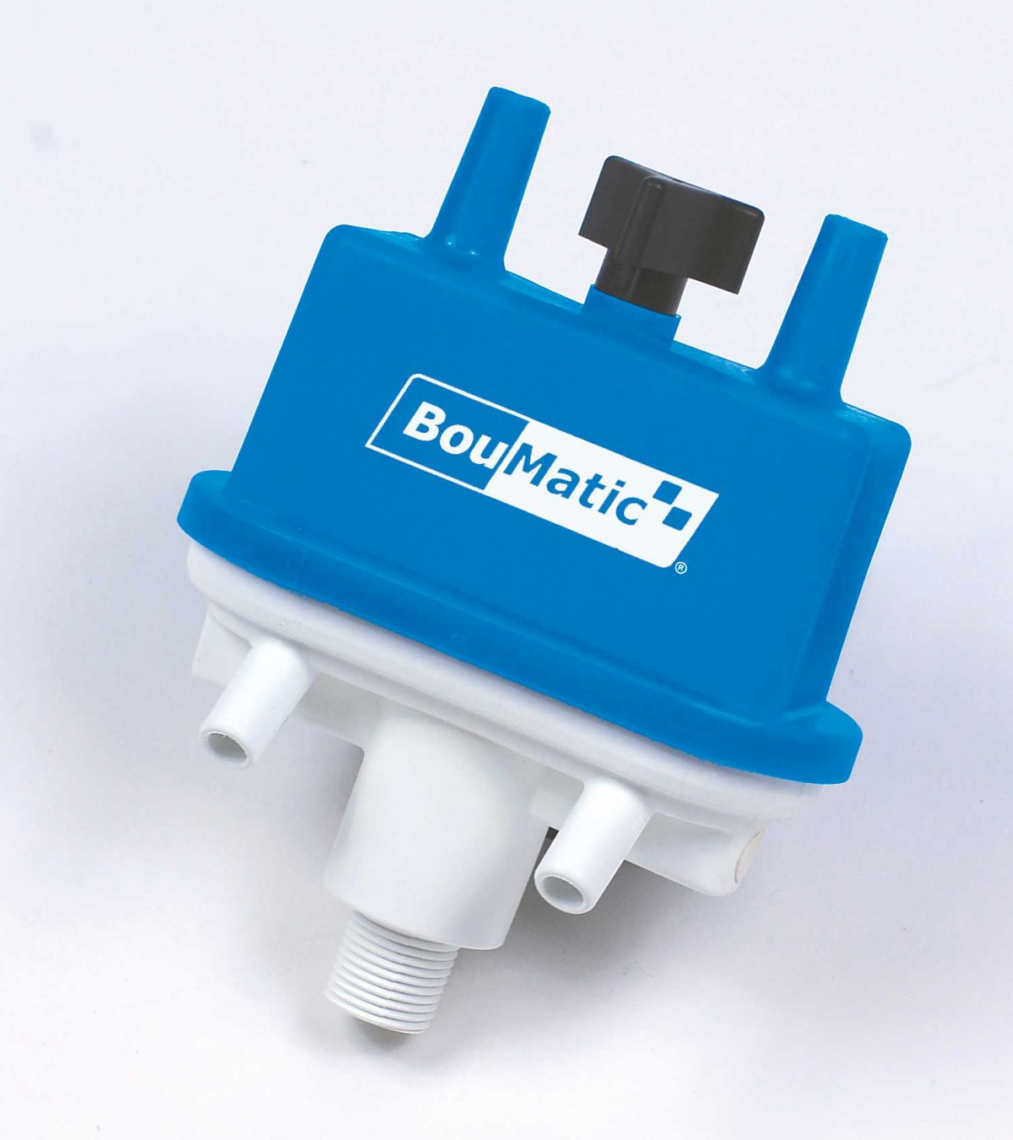

Пульсатор HiFlo Evolution от BouMatic имеет ряд существенных преимуществ:
Система промывки BouMatic состоит из интегрированных блоков промывки доильного аппарата, которые не мешают в процессе доения, но легко открываются и фиксируют доильные стаканы после доения в режиме промывки. Приемники фиксаторов сконструированы таким образом, что производиться не только промывание стаканов и коллектора изнутри, но и обеспечивается тщательное промываение доильного стакана снаружи.

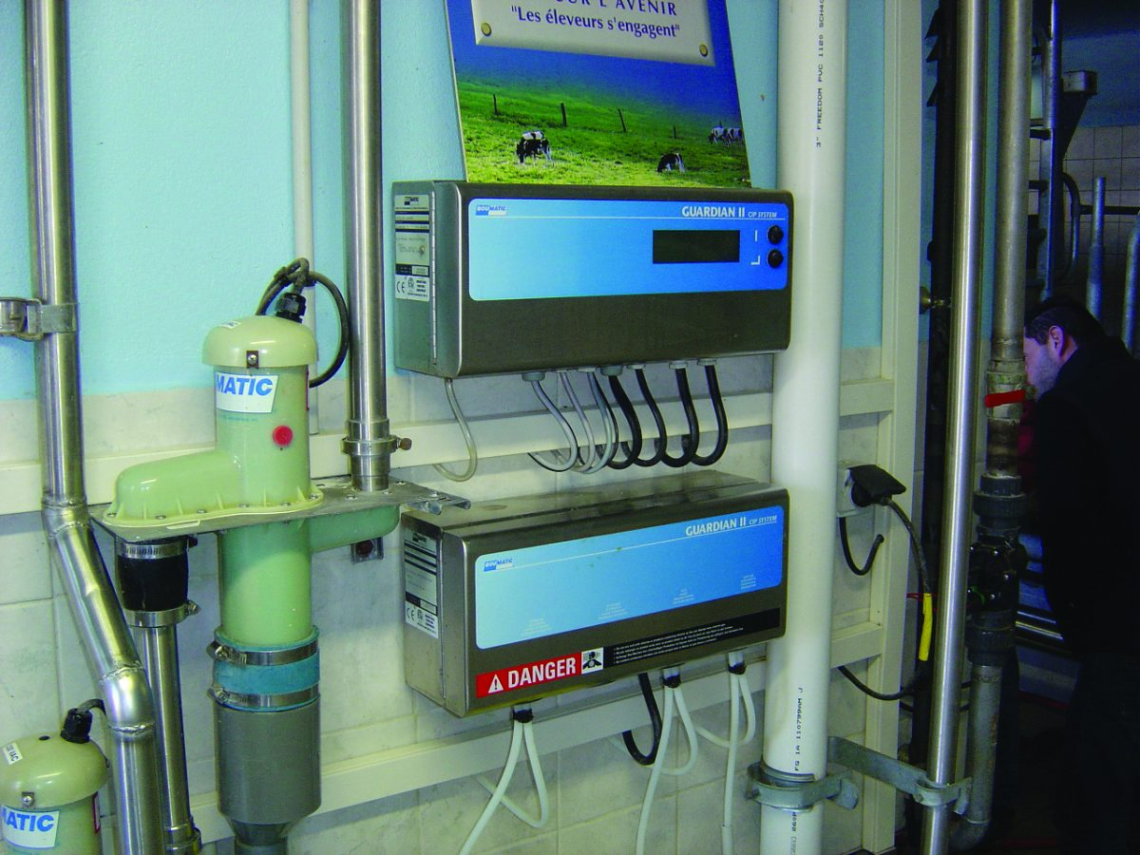

Автоматическая система промывки BouMatic Guardian.
Система промывки представляет собой автоматический модуль, дозирующий моющие средства Guardian (Гардиан), резервуар подготовки раствора и систему трубопроводов. BouMatic является единственным поставщиком оборудования, предлагающим систему промывки с отдельной дозацией кислотных, щелочных моющих средств и хлора. В комбинации с высококачественными продуктами BouMatic это позволяет обеспечить не только наиболее эффективную промывку, очистку и дезинфекцию всей молочной системы, но и крайне экономичное использование моющих средств.
Система промывки устроена таким образом, что обеспечивает наиболее эффективную турбулентность потока растворов моющих средств, позволяя удалять все виды загрязнения и дезинфицируя систему.

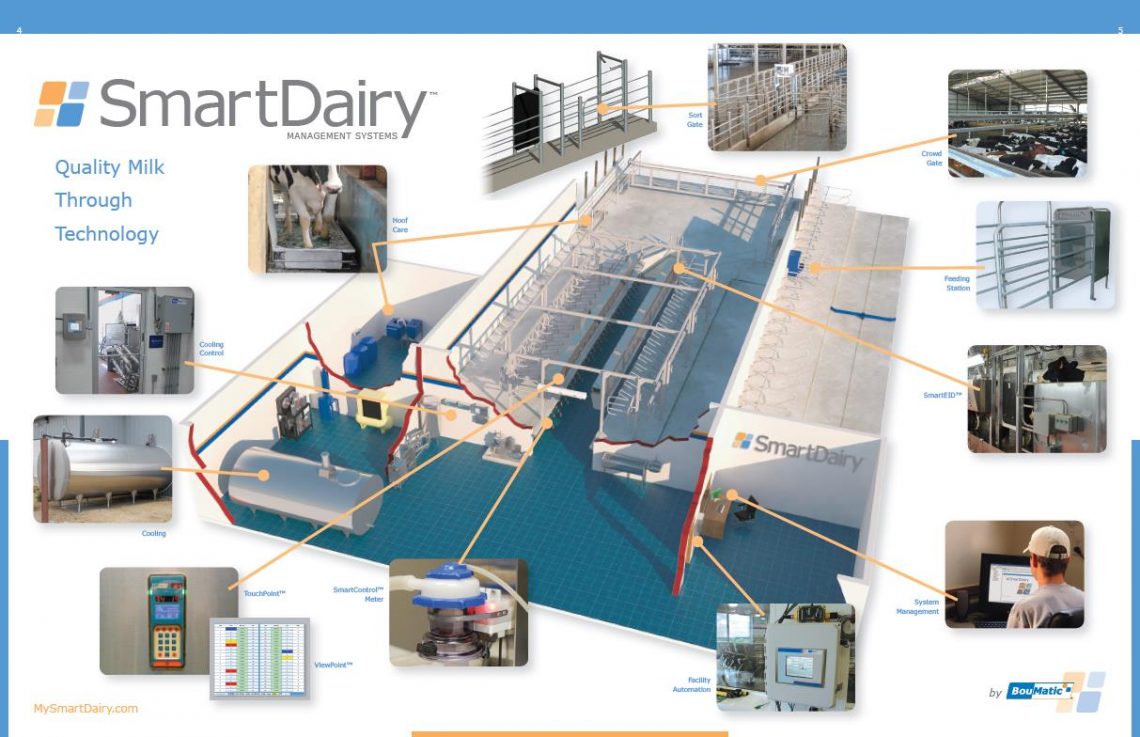

Smart Dairy – это модульная платформа, объединяющая в сеть оборудование и данные вашего молочного производства. SmartDairy это эффективный способ управления стадом, оборудованием и техническим персоналом, работающим на ферме, а также продуктивностью коров с помощью простой и комплексной системы. Программа проста в использовании и позволяет работать именно с той информацией, которая Вам необходима прежде всего. Универсальная модульная программа подойдет для любой фермы, у вас появится возможность интегрировать каждый отдельный вид оборудования в одну модульную платформу.
Система SmartDairy это:
Отчеты
Диагностика
Контроллер SmartDairy
Контроллер SmartDairy – новое поколение контроллеров от BouMatic, он является составной частью системы управления фермой. Контроллер отвечает за все, что имеет непосредственное отношение к данным о животных, он управляет процессом доения, идентификацией, сортировкой и т.д. Возможно применять несколько контроллеров на одной ферме. Несколько персональных компьютеров могут быть подключены к общей сети на ферме. Контроллер SmartDairy совместим с предыдущим поколением оборудования (2050) серии Provantage c молокомером Perfection, идентификационным транспондером BouMatic (красный и Cow Tracker), новой системой идентификации ISO, а также с новым оборудованием для управления в доильном зале с собственным устройством управления.
Контроллер использует прямое Ethernet соединение к Персональному компьютеру или маршрутизатора. Отдельная сетевая плата должна быть выделена для контроллера SmartDairy, когда ПК подключен к локальной сети (Это означает: требуется 2 разных Ethernet соединения, когда одна сетевая карта используется для доступа в Интернет). Наличие локальной сети на ферме позволит нескольким ПК использовать программное обеспечение SmartDairy для просмотра основных данных о коровах или отчетов. При соединении контроллера SmartDairy непосредственно с ПК, требуется применение кроссированного адаптера, который входит в комплект поставки. Для хранения данных в контроллере SmartDairy, используется жесткий диск для ПК, который находится в контроллере. Эта база данных зеркально копируется в базу данных на главном ПК SmartDairy. Контроллер SmartDairy может обнаружить отключение питания: встроенные конденсаторы в таком случае будут обеспечивать контроллер SmartDairy питанием для корректного выключения, предотвращая порчу данных. Данный контроллер может хранить данные для стад с поголовьем более 20000 коров.
В контроллере SmartDairy имеются диагностические светодиоды для поиска неисправности. Большинство пользователей будут смотреть главный светодиод состояния, чтобы удостоверится, что контроллер функционирует нормально. В нормальном режиме работы этот светодиод мигает зеленым светом, другие возможные цвета светодиода приведены в техническом руководстве. Программное обеспечение SmartDairy для ПК и обновления для ПО контроллера SmartDairy загружаются через Интернет. Поэтому необходимо обеспечить высокоскоростное соединение с Интернетом для главного ПК с SmartDairy.
RFID (Радиочастотная идентификация) работает по принципу радиоволн. Активные радиочастотные идентификационные метки (транспондеры) содержат источник питания и могут вещать автономно. Чтобы обеспечить хорошую работу системы радиочастотной ISO идентификации, основное внимание должно быть направлено на исключение влияния внешних источников помех на считыватели системы радиочастотной ISO идентификации. Наиболее распространенным источником внешних помех являются освещение и оборудование, в котором применяется электропровод с частотным преобразователем.
Система ISO RFID .
Система радиочастотной идентификации ISO RFID работает с ISO совместимыми ушными бирками использующимися по всему миру. Применение ISO RFID бирок усиливается запатентованной программной технологией SmartEIDTM. SmartEID обеспечивает надежную идентификацию коров и оценку количества молока. При соблюдении рекомендаций Boumatic по применению идентификационных бирок и правил эксплуатации системы идентификации в доильном зале, достигается коэффициент идентификации не менее 95%.
ISO совместимые бирки предлагаются в двух вариантах:
– полудуплексном – HDX (способный в каждый момент только передавать или принимать информацию; прием и передача выполняются поочередно),
– и дуплексном – FDX (или способном к одновременному приему и передаче).
Система так же включает ISO RFID контроллер и антенну. Если доильный зал имеет несколько входов, применяется несколько антенн. Система ISO RFID так же требует наличия питания 24 Вольт, монтажного комплекта для антенны, 2-х или 3-х дюймовых полиизолятора, пластин для монтажа антенн, связующих кабелей и монтажных принадлежностей.
Система идентификации животных SmartID

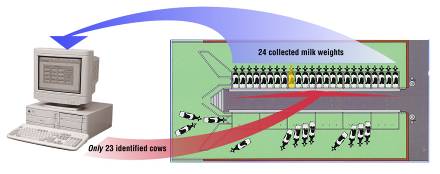

Во время процесса доения, происходит сбор данных по каждому животному. После того как коровы выдоились, алгоритм SmartID анализирует измеренные данные по надоям, чтобы определить все ли коровы в данной группе идентифицированы. Smart ID сравнивает ожидаемый надой каждой коровы с фактическими замеренными надоями.
Выявление охоты у животных на молочных фермах может быть затруднено в наши дни. Визуальное наблюдение и соблюдение протоколов синхронизации занимает много времени и требуют интенсивного внимания и трудозатрат. Самое сложное это определение охоты у дойных коров, чем больше вы теряете времени- тем больше денег вы недополучите.

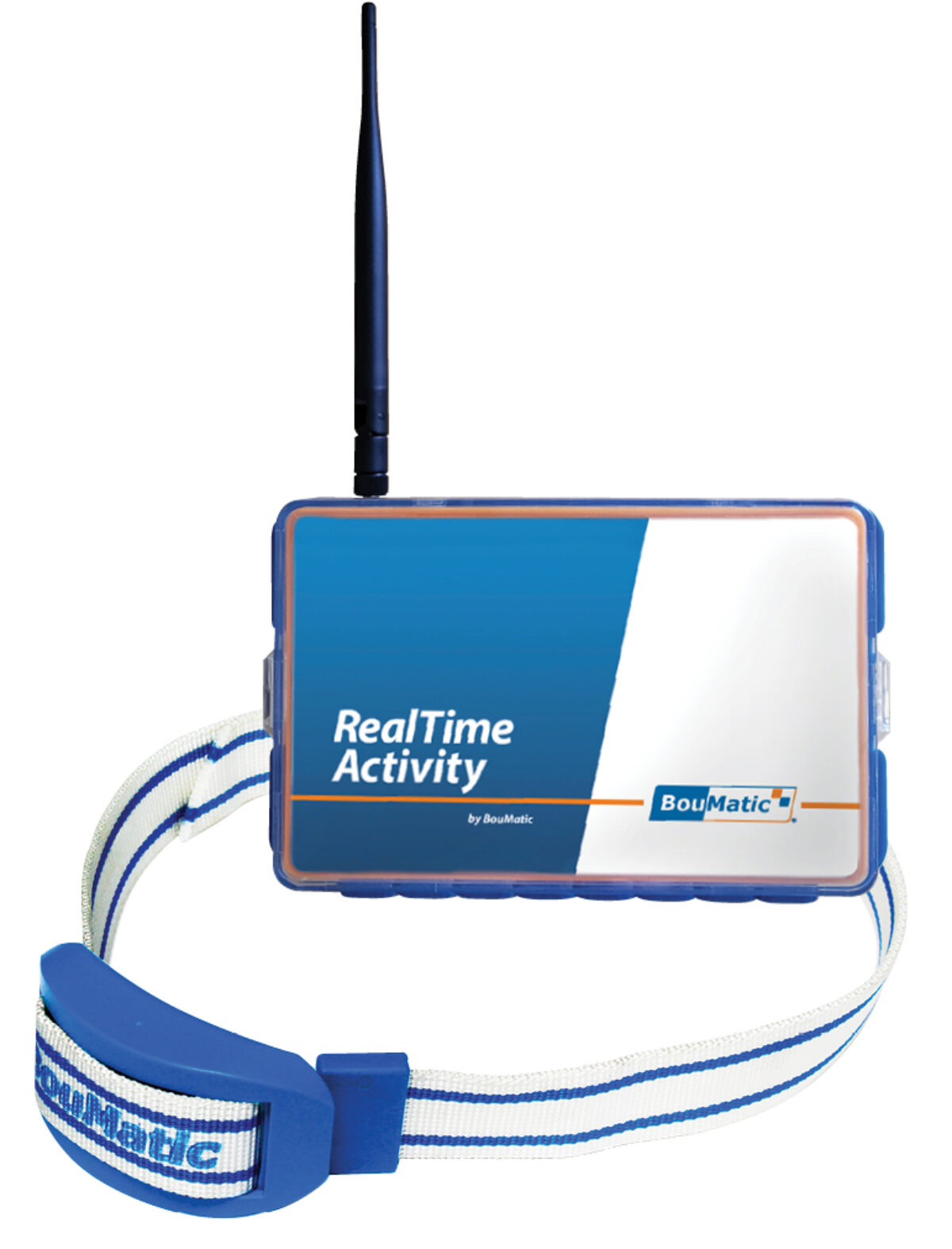

BouMatic RealTime Activity это простая в установке и дальнейшем использовании система мониторинга активности коров даёт доступ к самой свежей информации о вашем стаде в любое время. Используя систему вы сможете осеменять быстрее и более точно. Тем самым максимизируете прибыльность своего стада и сохраните время!
Намного больше чем просто измерение активности. Решение BouMatic RealTime Activity это система мониторинга здоровья животного информирующая пользователя об активности животного, руминации или жевании и состоянии ходьбы или отдыха в лежаке стойле.
Возможность выявления коров требующих внимания для их обслуживания или принятия превентивных мер для сохранения здоровья животных.
ВНУТРИ КОРОВНИКА ИЛИ ЗА ЕГО ПРЕДЕЛАМИ
При использовании внутри животноводческого помещения , контроллер антенны измерения активности считывает датчики на ошейниках коров в радиусе 100 метров. В случае использования на пастбищах или выгульных площадках в радиусе 750 метров.
ВРЕМЯ ЖЕВАНИЯ
Система дополнительно регистрирует такой важный параметр как жевание который напрямую связан с поведением потребления корма.
ИДЕНТИФИКАЦИЯ В ЛЮБОМ МЕСТЕ
Животному не нужно проходить через ворота идентификации доильного зала для снятия информации, что идеально подходит для использования на молодняке и для коровах находящихся в сухостое.
ПЕРЕДОВАЯ СИСТЕМА УПРАВЛЕНИЯ СТАДОМ
Использование вместе с системой управления стадом HerdMetrix™ чтобы дать вам возможность точной настройки отчётов и подстраиваться под ваш стиль управления фермой.
ДОСТУПНОСТЬ
НОВИНКА BouMatic HerdMetrix™ приложение для смартфона для доступа к информации в любом месте и в любое время.
Система учета молока.
Точный количественный учет молока на молочно-товарных фермах является принципиально важным аспектом, особенно в рамках крупных животноводческих комплексов. Однако, недостаточно иметь не только информацию о суммарном количестве полученного молока. Понимание продуктивности каждого животного, а так же наличие дополнительной информации, например, скорость молокоотдачи, электропроводность молока и т.д., позволяют эффективно управлять молочной фермой, повышая продуктивность и снижая издержки.

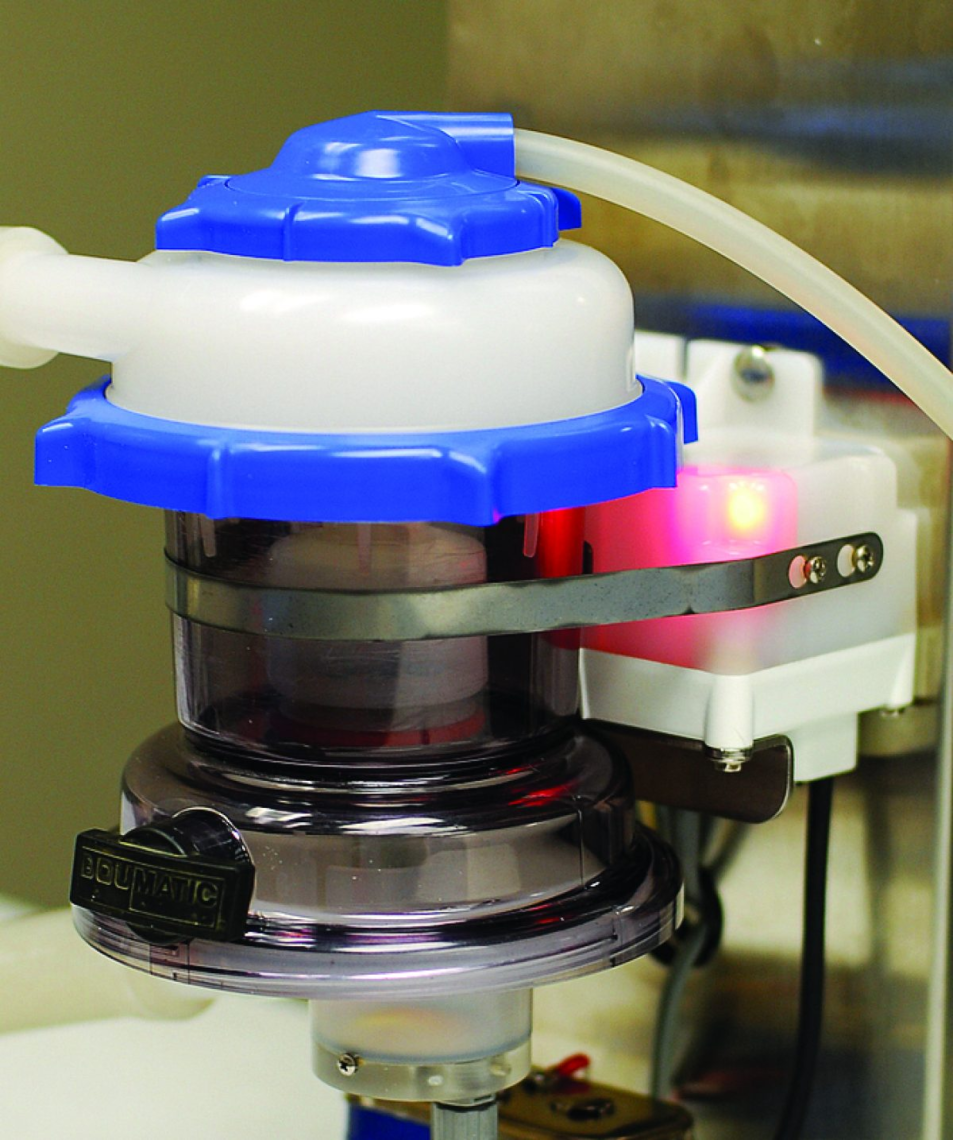

Таким инструментом является счетчик молока Boumatic SmartControl Meter/Perfection 3000. Его задачей является измерение продуктивности каждой коровы во время доения, что не только дает необходимую информацию о количестве молока, но и позволяет на ранней стадии выявлять проблемы с кормлением или со здоровьем каждого животного. Это возможно при сочетании счетчиков молока с программным обеспечением Boumatic и системой идентификации. Система измеряет количество молока полученное при каждом доении от каждой коровы, записывает информацию в систему и анализируя собранную информацию выявляет изменения по каждому животному. Своевременная, понятная и точная информация позволяет руководству принять важные решения.
Счетчик молока SmartControl Meter/Perfection 3000 имеет в основе диафрагму, работающую посредством изменения соотношения вакуума и атмосферного воздуха, что не требует применения мотора. Только одна подвижная часть значительно снижает износ счетчика и повышает надежность. Замена недорогой мембраны производится быстро и просто, что снижает расходы на обслуживание доильного зала.

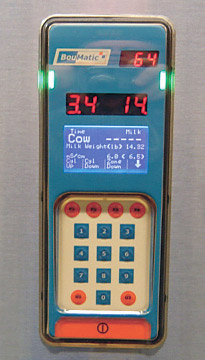

Система контроля TouchPoint (Тач Поинт)
Система TouchPoint представляет собой установленный на каждом доильном месте блок управления, состоящий из дисплея и клавиатуры и предназначенный для осуществления контроля за доением в каждом стойловом месте. TouchPoint можно так же установить в отдельном месте для всего зала. TouchPoint взаимосвязан с системой управления стадом и обеспечивает полный контроль всего процесса доения.
На дисплее TouchPoint отображаются данные о молокоотдаче, скорости потока молока в реальном времени, кроме того, высвечивается предупреждение об отклонениях в процессе доения от принятых норм. Команды ввода, воспроизведение данных осуществляется с помощью нажатия нужных кнопок на клавиатуре.
Управление пульсатором через TouchPoint
Система View Point (Вью Поинт)
Является альтернативой или дополнением к системе Touch Point. На каждом доильном месте вместо контрольного блока Touch Point размещается только кнопка пуска из нержавеющей стали и информационный светодиод. Такая система обладает еще более высокой прочностью, проста в работе – не отвлекает операторов дополнительной информацией при интенсивном доении, сокращает вложения в контрольные блоки Touch Point на каждом работем месте, что существенно для больших доильных залов с числом мест 40, 60 или 80.

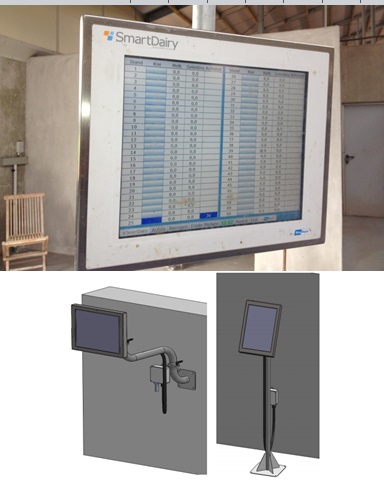

При этом, система SmartDairy позволяет выводить всю необходимую информацию на сенсорный жидкокристаллический экран установленный отдельно в доильном зале. Экран диагональю 19 дюймов в корпусе из нержавеющей стали является влагонепроницаемым, стойким к моющим веществам и ударопрочным. Он имеет широкий угол обзора и может устанавливаться на стенном или напольном кронштейнах. Вы можете вывести на экран всю необходимую информацию о процессе доения. Возможна установка нескольких дисплеев в разных точках.
Модуль сортировки SmartDairy
Система автоматической сортировки животных Boumatic представляет собой собственно сортировочные ворота, пневмоцилиндры для управления воротами, логический контроллер управления цилиндрами и фотосенсоры. Инновационная система не останавливает движение животных для сортировки, обеспечивая постоянное и равномерное движение.
Антенна перед каждыми сортировочными воротами считывает идентификационную метку каждого животного и взависимости от программных настроек открывает сортировочные ворота. После того, как животное отсортировано, оно минует второй сенсор, который дает команду на закрытие ворот.
СтэпМетрикс – система автоматического выявления хромоты.
Хромота – третья самая распространенная проблема в ведении молочного хозяйства
наравне с маститом и проблемами в воспроизводстве. Наши исследования показывают, что в каждом стаде от 5 до 35% имеют проблемы, выражающиеся хромотой.
Ветеринарный словарь говорит: «Хромота – отклонение от нормальной походки, вызванное травмой или заболеванием и обычно сопровождаемое болью». А как мы знаем боль является главной причиной стресса.
Малозаметная в начале болезнь , которую невозможно быстро обнаружить, в дальнейшем прогрессирует, снижая продуктивность животных и приводя к значительным финансовым затратам.
Однако, даже при том, что болезни копыт приносят большие убытки и расходы, единственным инструментом диагностики, до сих пор было только визуальное наблюдение. Визуальное наблюдение занимает много времени, требует специального обучения и всегда является в определенной мере субъективным. Кроме того, к тому моменту, когда хромота становится легко заметна, проблема, возможно, уже существует на протяжении одного-двух месяцев, влияя на удои молока, воспроизводство стада и прибыльность производства.
Проанализировав мнения известных специалистов, изучив проблемы современной фермы, компания BouMatic вывела на рынок два уникальный продукта:
StepMetrix – система автоматического выявления животных с признаками хромоты
StepGuardian – система для обработки копыт с целью профилактики заболеваний копыт

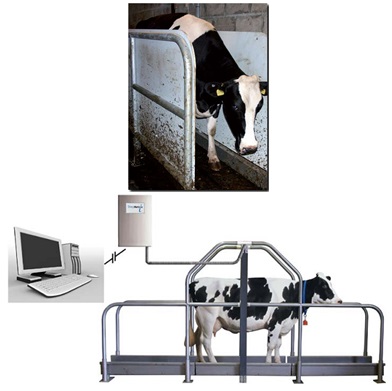

Система StepMetrix представляет собой коридор для прохождения животных, оснащенный встроенными в пол тензодатчиками, определяющими нагрузку на покрытие для каждого копыта, а так же характер касаний и вибрации. Коровы проходят через систему StepMetrix после каждого доения. Антенна идентифицирует животных по радиочастотной метке. Система включает логический контроллер и программное обеспечение, позволяющее анализировать и отображать в системе животных с признаками хромоты. Так же возможно запрограммировать автоматическую сортировку животных с признаками хромоты для последующего осмотра и лечения.
Таким образом, система StepMetrix является на сегодняшний день единственной системой на рынке, позволяющей выявлять хромоту, в том числе субклинические случаи. StepMetrix встраивается в модуль управления стадом Herd Metrix. Система работает 365 дней в году выявляя хромоту у животных. Применение системы доказало возможность выявления хромоты до проявления клинических симптомов, что не является возможным при визуальном осмотре.
СтепГардиан- система для обработки копыт с целью профилактики заболеваний копыт.
Преимущества автоматической ванны для обработки копыт у коров:
– экономия времени и труда, исключая время, которое тратиться на чистку,
заполнение и удаление жидкости из ванн;
– сокращает количество используемых химических средств, так как дозирование
производится программным путем и с помощью дозирующих насосов;
– создает более безопасное рабочее место, так как сокращается соприкосновение
человека с химическими средствами;
– автоматическая ванна легко очищается, и удобна в использовании.
Наши опытные специалисты помогут принять оптимальное решение
по выбору технологий содержания и доения для Вашей фермы.
